Kako napisati sekvencijalne programe za dijagram funkcija za Schneider PLC?

Pisanje programa sekvencijalnih funkcijskih dijagrama (SFC) za Schneider PLC može biti nagrađivana vještina, posebno kada ste profesionalac u polju ili posao koji se bavi automatizacijom. Kao dobavljač Schneider PLC-a, imao sam privilegiju da blisko sarađujem sa ovim moćnim uređajima i razumem zamršenosti SFC programiranja. U ovom blogu ću vas voditi kroz proces pisanja SFC programa za Schneider PLC-ove, od osnova do naprednijih koncepata.

Razumijevanje sekvencijalnih funkcijskih dijagrama

Grafikoni sekvencijalnih funkcija su grafički programski jezik koji se koristi za opisivanje redoslijeda operacija u kontrolnom sistemu. Posebno su korisni za programiranje složenih procesa koji uključuju više koraka i uslova. SFC-ovi koriste skup standardiziranih simbola i pravila da predstavljaju tok kontrole kroz program.

Glavne komponente SFC-a uključuju:

Koraci: Oni predstavljaju pojedinačna stanja ili operacije u procesu. Svaki korak može imati jednu ili više radnji povezanih s njim.
Tranzicije: Prijelazi se koriste za kontrolu toka između koraka. Aktiviraju se kada se ispune određeni uslovi.
Akcije: Akcije definiraju što PLC treba učiniti kada je korak aktivan. Oni mogu uključivati izlazne signale, čitanje ulaza ili izvođenje proračuna.

Početak rada sa Schneider PLC-ovima

Pre nego što počnete da pišete SFC programe, morate imati osnovno razumevanje Schneider PLC-a i softvera za programiranje. Schneider nudi niz PLC-ova, od kojih svaki ima svoje karakteristike i mogućnosti. Na primjer, theTM258LD42DT Schneider Electricje popularan izbor za male i srednje aplikacije.

Za programiranje Schneider PLC-a, obično ćete koristiti softver Unity Pro. Ovaj softver pruža korisničko sučelje za kreiranje, uređivanje i otklanjanje grešaka u SFC programima. Takođe uključuje niz alata i biblioteka koje će vam pomoći da efikasnije razvijate svoje programe.

Kreiranje SFC programa u Unity Pro

Evo općih koraka za kreiranje SFC programa u Unity Pro:

Korak 1: Definirajte projekat

Otvorite Unity Pro i kreirajte novi projekat. Odaberite odgovarajući model PLC-a za vašu aplikaciju.
Konfigurirajte komunikacijske postavke za uspostavljanje veze između softvera i PLC-a.

Korak 2: Dizajnirajte SFC strukturu

U prozoru za programiranje kreirajte novi SFC blok. Ovo će biti glavni kontejner za vaš SFC program.
Dodajte korake u SFC blok. To možete učiniti desnim klikom na SFC blok i odabirom "Dodaj korak".
Definirajte radnje za svaki korak. Možete koristiti ugrađene funkcionalne blokove ili napisati vlastitu ljestvičnu logiku za izvođenje potrebnih operacija.

Korak 3: Dodajte prijelaze

Između svakog koraka dodajte prijelaze kako biste kontrolirali tok programa. Prijelazi mogu biti zasnovani na ulaznim signalima, tajmerima ili drugim uvjetima.
Definirajte uslove za svaki prijelaz. Možete koristiti logičke izraze ili funkcionalne blokove da specificirate uvjete.

Korak 4: Testirajte i otklonite greške u programu

Kada završite SFC program, preuzmite ga na PLC i testirajte ga. Koristite alate za praćenje u Unity Pro da provjerite status koraka i prijelaza.
Ako naiđete na bilo kakve greške ili probleme, upotrijebite alate za otklanjanje grešaka da ih identificirate i popravite.

Napredne tehnike SFC programiranja

Kako se bolje upoznate sa SFC programiranjem, možete početi koristiti neke napredne tehnike za poboljšanje performansi i fleksibilnosti vaših programa.

Paralelne grane

Paralelne grane vam omogućavaju da izvršite više sekvenci koraka istovremeno. Ovo može biti korisno za aplikacije u kojima trebate obavljati više zadataka u isto vrijeme.

Da biste kreirali paralelnu granu u SFC programu, možete koristiti simbole "Paralelna grana" i "Paralelno spajanje". Ovi simboli se koriste za podjelu i spajanje toka kontrole između više grana.

Potprogrami

Potprogrami su blokovi koda za višekratnu upotrebu koji se mogu pozvati iz SFC programa. Oni vam mogu pomoći da organizirate svoj kod i učinite ga modularnijim.

Za kreiranje potprograma u Unity Pro, možete koristiti funkcijski blok "Subroutine". Zatim možete pozvati potprogram iz SFC koraka koristeći funkcijski blok "Call Subroutine".

Error Handling

Rukovanje greškama je važan aspekt svakog kontrolnog sistema. U SFC programima možete koristiti tehnike rukovanja greškama da biste otkrili i odgovorili na greške u procesu.

Jedan od načina implementacije rukovanja greškama u SFC programu je korištenje namjenskog koraka za rukovanje greškama. Ovaj korak se može aktivirati kada se otkrije stanje greške i može izvršiti radnje kao što je gašenje sistema ili slanje alarma.

Korištenje Schneider komunikacijskih modula

Schneider nudi niz komunikacionih modula koji se mogu koristiti za povezivanje PLC-a sa drugim uređajima i sistemima. Na primjer, theKomunikacijski modul Schneider VW3A3627može se koristiti za uspostavljanje Modbus TCP veze između PLC-a i PC-a ili drugih uređaja.

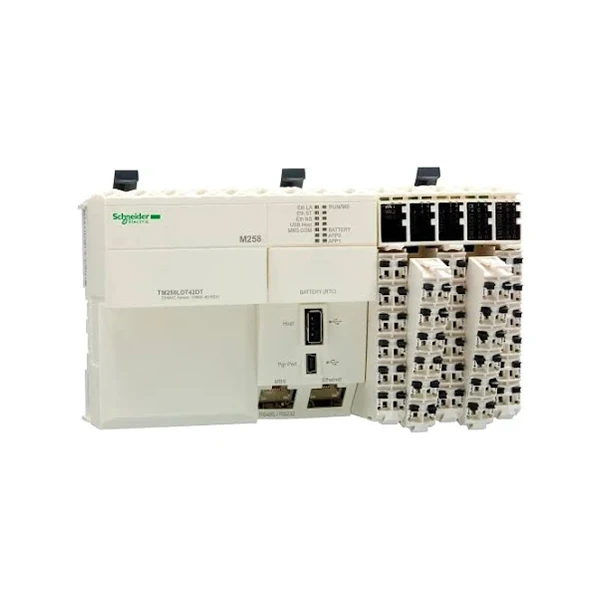

TCSESM043F2CS0 Schneider TM258LD42DT Schneider

Kada koristite komunikacijske module u SFC programu, morate konfigurirati komunikacijske postavke i koristiti odgovarajuće funkcionalne blokove za slanje i primanje podataka. Unity Pro pruža niz funkcijskih blokova za različite komunikacijske protokole, koji mogu pojednostaviti proces programiranja.

Rješavanje problema sa SFC programima

Čak i uz pažljivo planiranje i programiranje, možete naići na probleme sa svojim SFC programima. Evo nekih uobičajenih problema i njihovih rješenja:

Prijelaz se ne aktivira

Ako se tranzicija ne aktivira, to može biti zbog problema s uvjetima tranzicije. Provjerite logičke izraze ili funkcionalne blokove koji se koriste za definiranje uvjeta i provjerite jesu li ispravni.

Korak se ne izvršava

Ako se korak ne izvršava, to može biti zbog problema s radnjama koraka ili prijelaznim uvjetima. Provjerite radnje povezane s korakom i provjerite jesu li važeće. Također, provjerite uvjete prijelaza kako biste bili sigurni da se korak ispravno aktivira.

Communication Errors

Ako imate komunikacijske greške prilikom korištenja komunikacijskog modula, provjerite postavke komunikacije i provjerite jesu li ispravno konfigurirane. Također provjerite fizičke veze između PLC-a i komunikacijskog modula.

Zaključak

Pisanje programa sekvencijalnih funkcionalnih dijagrama za Schneider PLC može biti složen, ali isplativ zadatak. Prateći korake navedene u ovom blogu i koristeći napredne tehnike i alate dostupne u Unity Pro, možete kreirati efikasne i pouzdane sisteme kontrole.

Kao dobavljač Schneider PLC-a, tu sam da vam pomognem sa svim pitanjima ili problemima koje imate. Bilo da ste početnik ili iskusan programer, mogu vam pružiti podršku i resurse koji su vam potrebni za uspjeh. Ako ste zainteresovani za kupovinu Schneider PLC-a ili srodnih proizvoda, kao što suTM258LD42DT Schneider Electric,Komunikacijski modul Schneider VW3A3627, iliSchneider TCSESM043F2CS0, slobodno me kontaktirajte za detaljnu diskusiju i pregovore o nabavci.
