Kao posvećeni dobavljač Siemens HMI-ja, razumijem ključnu ulogu koju postavke mrežne komunikacije igraju u optimizaciji performansi Siemens-ovih čovjek-mašinskih interfejsa (HMI). U ovom postu na blogu, vodiću vas kroz proces korištenja postavki mrežne komunikacije na Siemens HMI uređajima, pokrivajući sve od osnovnih koncepata do naprednih konfiguracija.
Razumijevanje osnova mrežne komunikacije u Siemens HMI uređajima
Prije nego što uđete u postavke, ključno je imati jasno razumijevanje osnovnih koncepata. Siemens HMI podržava različite mrežne komunikacione protokole, kao što su Ethernet/IP, Profinet i Modbus TCP. Ovi protokoli omogućavaju besprijekornu razmjenu podataka između HMI-a i drugih uređaja u industrijskoj mreži, kao što su programabilni logički kontroleri (PLC), senzori i aktuatori.
Izbor protokola ovisi o nekoliko faktora, uključujući specifične zahtjeve aplikacije, tip povezanih uređaja i postojeću mrežnu infrastrukturu. Na primjer, Profinet se široko koristi u industrijskim okruženjima u kojima dominira Siemens zbog svog brzog prijenosa podataka i mogućnosti u realnom vremenu. Ethernet/IP, s druge strane, popularan je u industrijama Sjeverne Amerike i nudi kompatibilnost sa širokim spektrom uređaja.
Konfiguriranje mrežnih postavki na Siemens HMI-u
Korak 1: Pristup interfejsu mrežne konfiguracije
Da biste započeli konfiguriranje mrežnih postavki na Siemens HMI, prvo morate pristupiti sučelju mrežne konfiguracije. Ovo se obično može uraditi preko HMI operativnog sistema. Za većinu Siemens HMI-a, možete se kretati do izbornika "Postavke" ili "Sistem", a zatim pronaći opciju "Mreža".
Kada pristupite sučelju mrežne konfiguracije, vidjet ćete niz opcija za postavljanje mrežne veze. Ove opcije obično uključuju konfiguraciju IP adrese, masku podmreže, default gateway i DNS postavke.
Korak 2: Konfiguracija IP adrese
IP adresa je jedinstveni identifikator za HMI na mreži. Možete birati između statičke IP adrese i dinamičke IP adrese koju dodjeljuje DHCP server.
Ako se odlučite za statičku IP adresu, morat ćete ručno unijeti IP adresu, masku podmreže i zadani gateway. Na primjer, ako vaša mreža koristi podmrežu 192.168.1.0/24, možete postaviti IP adresu HMI-a na 192.168.1.100, masku podmreže na 255.255.255.0, a zadani gateway na 192.168.1.1.
Ako odaberete dinamičku IP adresu, HMI će zatražiti IP adresu od DHCP servera na mreži. Ovo je zgodna opcija, posebno u velikim mrežama gdje upravljanje IP adresama može biti složeno.
Korak 3: Izbor i konfiguracija protokola
Nakon konfigurisanja IP adrese, potrebno je da izaberete i konfigurišete odgovarajući komunikacijski protokol. Uzmimo Profinet kao primjer.
Da biste konfigurisali Profinet na Siemens HMI, moraćete da definišete naziv uređaja, tip Profinet uređaja i parametre veze. Ime uređaja treba da bude jedinstveno na mreži, a tip Profinet uređaja treba da odgovara mogućnostima HMI. Također ćete morati konfigurirati vrijeme komunikacijskog ciklusa i područje razmjene podataka između HMI-a i povezanog PLC-a.
Za druge protokole kao što su Ethernet/IP i Modbus TCP, proces konfiguracije je sličan. Morat ćete navesti IP adresu ciljnog uređaja, broj porta i mapiranje podataka između HMI-a i uređaja.
Napredne postavke mrežne komunikacije
VLAN konfiguracija
U nekim industrijskim mrežama, virtuelne lokalne mreže (VLAN) se koriste za segmentiranje mreže i poboljšanje sigurnosti i performansi. Siemens HMI podržava VLAN konfiguraciju, omogućavajući vam da dodelite HMI određenom VLAN-u.
Da biste konfigurisali VLAN na Siemens HMI, moraćete da unesete VLAN ID u interfejs mrežne konfiguracije. Ovo osigurava da je mrežni promet HMI-a izoliran od drugih VLAN-ova, smanjujući rizik od neovlaštenog pristupa i poboljšavajući efikasnost mreže.
Postavke zaštitnog zida
Sigurnost je glavna briga u industrijskim mrežama. Siemens HMI dolazi sa ugrađenim postavkama zaštitnog zida koje vam omogućavaju da kontrolišete dolazni i odlazni mrežni saobraćaj.
Možete konfigurirati zaštitni zid da blokira određene IP adrese, portove ili protokole. Na primjer, možda želite blokirati sav dolazni promet iz vanjskih mreža kako biste spriječili neovlašteni pristup HMI-u. Također možete dozvoliti samo određene vrste prometa, kao što su Profinet ili Modbus TCP, kako biste osigurali da HMI komunicira samo s ovlaštenim uređajima.
Rješavanje problema mrežne komunikacije
Čak i uz pravilnu konfiguraciju, i dalje se mogu pojaviti problemi s mrežnom komunikacijom. Evo nekih uobičajenih problema i njihovih rješenja:
Nema mrežnog povezivanja
Ako se HMI ne može povezati na mrežu, prvo provjerite fizičke veze. Uvjerite se da je Ethernet kabel ispravno priključen i da mrežni prekidač ispravno funkcionira.
Zatim provjerite konfiguraciju IP adrese. Uverite se da su IP adresa, maska podmreže i podrazumevani gateway ispravno postavljeni. Ako koristite DHCP-dodijeljenu IP adresu, provjerite radi li DHCP server ispravno.
Sporo prenos podataka
Spor prijenos podataka može biti uzrokovan zagušenjem mreže, neispravnom konfiguracijom protokola ili hardverskim ograničenjima. Provjerite opterećenje mreže i pokušajte smanjiti promet na mreži. Pregledajte konfiguraciju protokola kako biste osigurali da su vrijeme komunikacijskog ciklusa i mapiranje podataka optimizirani. Ako se problem nastavi, razmislite o nadogradnji mrežnog hardvera, kao što je Ethernet kabel ili mrežni prekidač.
Communication Errors
Do grešaka u komunikaciji može doći zbog nekompatibilnih protokola, netačnih postavki uređaja ili elektromagnetnih smetnji. Provjerite postavke protokola i na HMI-u i na povezanom uređaju kako biste bili sigurni da su kompatibilni. Provjerite postavke uređaja, kao što su adresa uređaja i format podataka. Ako se sumnja na elektromagnetne smetnje, pokušajte da premjestite HMI ili koristite oklopljene Ethernet kabele.
Određeni modeli i njihove mrežne postavke
Pogledajmo neke specifične Siemens HMI modele i njihove mrežne postavke:
- SIMATIC HMI KP1200 Comfort: Ovaj model nudi širok spektar mogućnosti mrežne komunikacije, uključujući Profinet, Ethernet/IP i Modbus TCP. Interfejs mrežne konfiguracije je intuitivan i jednostavan za korištenje, što vam omogućava brzo postavljanje mrežne veze.

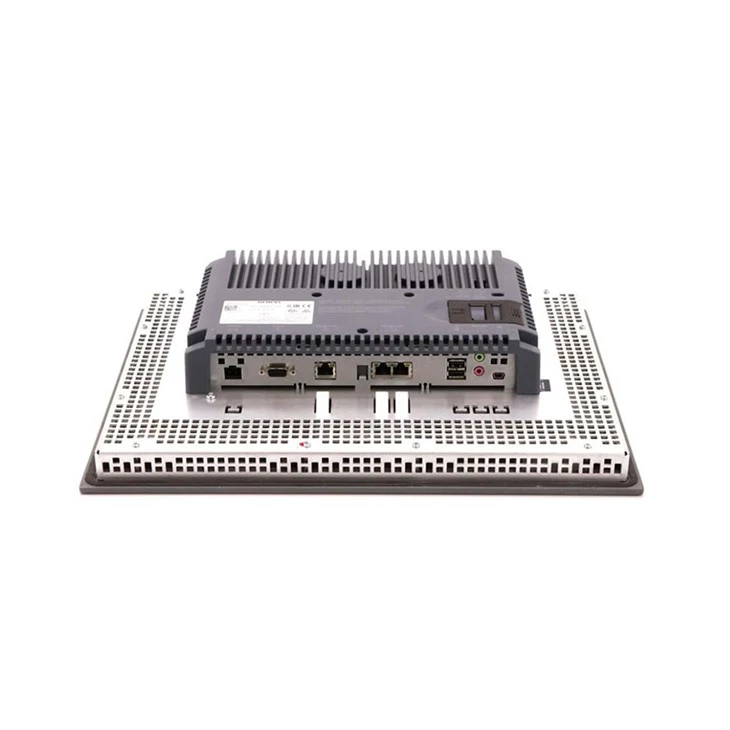

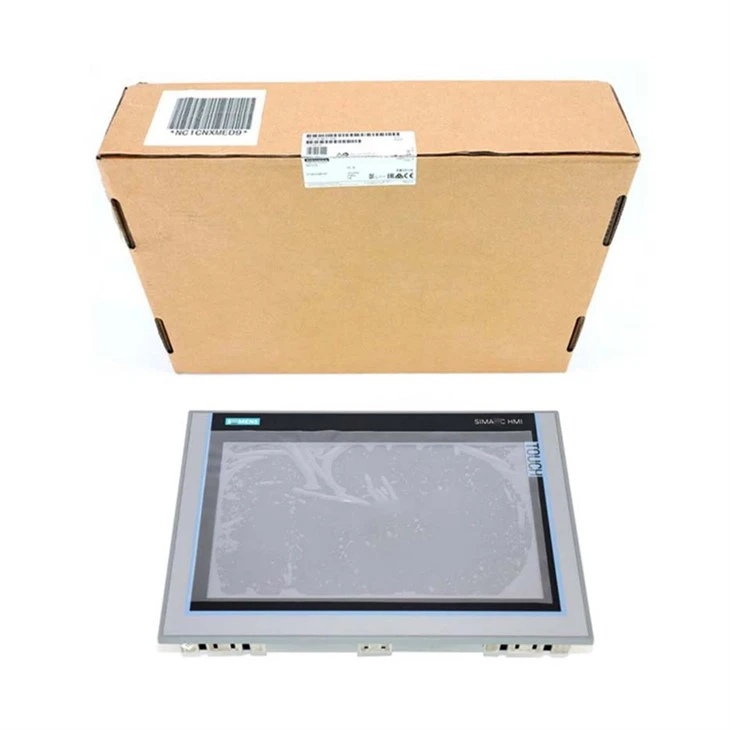

- Siemens 6AV2124 0QC02 0AX1: Ovaj HMI podržava više mrežnih protokola i dolazi s naprednim sigurnosnim funkcijama, kao što su firewall i VLAN konfiguracija. Mrežne postavke se mogu prilagoditi kako bi zadovoljile specifične zahtjeve vaše industrijske primjene.
- SIMATIC HMI Smart 700 IE V4: Ovaj kompaktni HMI je pogodan za male industrijske aplikacije. Podržava komunikacijske protokole zasnovane na eternetu i nudi jednostavne postavke mreže, što ga čini popularnim izborom za početnike.
Zaključak
Ispravne postavke mrežne komunikacije su neophodne za optimalne performanse Siemens HMI-a. Razumijevanjem osnovnih koncepata, praćenjem koraka konfiguracije i rješavanjem uobičajenih problema, možete osigurati besprijekornu razmjenu podataka između HMI-a i drugih uređaja u vašoj industrijskoj mreži.
Kao Siemens HMI dobavljač, posvećen sam tome da vam pružim proizvode visokog kvaliteta i profesionalnu tehničku podršku. Ako ste zainteresovani za kupovinu Siemens HMI-ja ili vam je potrebna dodatna pomoć oko podešavanja mrežne komunikacije, slobodno me kontaktirajte radi razgovora o nabavci. Rado ću vam pomoći da pronađete najbolja rješenja za vaše potrebe industrijske automatizacije.
