Kako spojiti koračni motor na Omron PLC?

Kao pouzdanog dobavljača Omron PLC-a, često me pitaju o procesu povezivanja koračnog motora na Omron PLC. To je ključna tema za entuzijaste industrijske automatizacije i profesionalce koji žele postići preciznu kontrolu nad mehaničkim pokretima. Na ovom blogu ću vas voditi korak po korak kroz proces, naglašavajući ključna razmatranja i najbolje prakse.

Razumijevanje osnova

Prije nego što uđete u proces povezivanja, bitno je razumjeti uključene osnovne komponente. Koračni motor je elektromehanički uređaj koji pretvara električne impulse u diskretna mehanička kretanja. Omron PLC-ovi, s druge strane, su programabilni logički kontroleri dizajnirani za automatizaciju industrijskih procesa, uključujući upravljanje koračnim motorima.

Odabir pravog Omron PLC-a

Omron nudi širok spektar PLC-ova, svaki sa različitim karakteristikama i mogućnostima. Izbor PLC-a ovisi o specifičnim zahtjevima vaše aplikacije, kao što su broj ulazno/izlaznih tačaka, brzina obrade i komunikacijski protokoli.

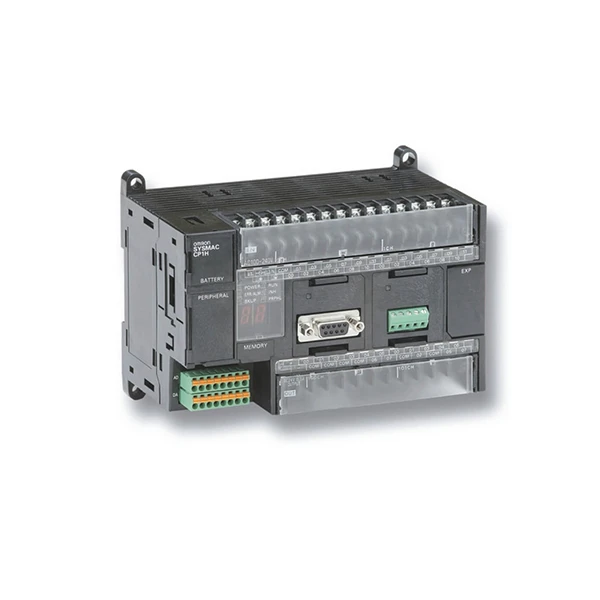

• Omron CP1H - EX40DT - D: Ovo je kompaktni PLC pogodan za male do srednje aplikacije. Nudi impulsni izlaz velike brzine, koji je idealan za upravljanje koračnim motorima. Možete pronaći više detalja o tomeovdje.
• Omron CP1E - N60SDR - A: Sa većim brojem ulaznih/izlaznih tačaka i poboljšanom snagom obrade, može se nositi sa složenijim zadacima automatizacije. Provjerite njegove specifikacijeovdje.
• Omron R88D - 1SN01H - ECT: Ovo je servo drajver, ali ima karakteristike koje se u nekim slučajevima mogu koristiti u aplikacijama za upravljanje koračnim motorom. Saznajte višeovdje.
• Omron CP2E - N14DR - A: Isplativa opcija za jednostavne zadatke automatizacije. Može biti dobar izbor za osnovne postavke kontrole koračnog motora. Pronađite više informacijaovdje.
• Omron CJ1W - PD025: Ovo je jedinica za pozicioniranje koja se može koristiti u kombinaciji sa Omron PLC-om za postizanje visoke preciznosti kontrole koračnih motora. Pročitajte o tomeovdje.

Korak po korak Proces povezivanja

Korak 1: Napajanje

Prvo, osigurajte da i Omron PLC i drajver koračnog motora imaju stabilno napajanje. Zahtjevi za napajanje PLC-a i drajvera mogu se razlikovati, pa pogledajte njihove odgovarajuće tablice za ispravne ocjene napona i struje. Povežite kablove za napajanje na odgovarajuće terminale na PLC-u i drajveru, pazeći da se pridržavate ispravnog polariteta.

Korak 2: Ožičenje ulaznih/izlaznih signala

Sljedeći korak je povezivanje ulaznih i izlaznih signala između PLC-a i drajvera koračnog motora.

• Pulsni izlaz: PLC generiše impulsne signale za kontrolu brzine i položaja koračnog motora. Povežite impulsni izlazni terminal PLC-a na impulsni ulazni terminal drajvera koračnog motora.
• Signal smjera: Signal smjera određuje smjer rotacije koračnog motora. Povežite izlazni terminal smjera PLC-a na ulazni terminal smjera upravljačkog programa.
• Omogući signal: Signal za omogućavanje se koristi za omogućavanje ili onemogućavanje koračnog motora. Povežite izlazni terminal za omogućavanje PLC-a na ulazni terminal za omogućavanje upravljačkog programa.

Korak 3: Uzemljenje

Pravilno uzemljenje je ključno kako bi se spriječile električne smetnje i osigurao pouzdan rad sistema. Povežite terminale za uzemljenje PLC-a, drajvera koračnog motora i koračnog motora na zajedničku tačku uzemljenja.

Korak 4: Podešavanje komunikacije

Ako vaša aplikacija zahtijeva komunikaciju između PLC-a i drugih uređaja, kao što je sučelje čovjek-mašina (HMI) ili upravljački sistem višeg nivoa, trebate konfigurirati komunikacijske postavke na PLC-u. Omron PLC-ovi podržavaju različite komunikacione protokole, kao što su Ethernet, Modbus i Profibus. Pogledajte korisnički priručnik PLC-a za specifične korake konfiguracije.

Programiranje Omron PLC-a za upravljanje koračnim motorom

Kada se hardverska veza završi, morate programirati Omron PLC da upravlja koračnim motorom. Sljedeći koraci prikazuju osnovni proces programiranja:

Korak 1: Definirajte varijable

U softveru za programiranje PLC-a definirajte varijable koje će se koristiti za kontrolu koračnog motora, kao što su frekvencija impulsa, broj impulsa i smjer.

Korak 2: Napišite kontrolnu logiku

Napišite logiku koja generira impulsne signale i kontrolira smjer i signale za omogućavanje. Možete koristiti lestvičastu logiku, strukturirani tekst ili druge programske jezike koje podržava Omron PLC.

Korak 3: Testirajte program

Preuzmite program na PLC i testirajte kontrolu koračnog motora. Pratite kretanje motora i po potrebi prilagodite parametre programa.

Savjeti za rješavanje problema

Čak i uz pažljivo planiranje i instalaciju, mogu se pojaviti problemi tokom rada koračnog motora i PLC-a. Evo nekih uobičajenih problema i njihovih rješenja:

• Motor se ne kreće: Provjerite napajanje, ožičenje i signal za omogućavanje. Provjerite da li se pulsni signali generiraju ispravno.
• Neprecizno pozicioniranje: Ovo može biti uzrokovano neispravnom frekvencijom impulsa ili mehaničkim problemom s motorom ili pogonskim mehanizmom. Podesite frekvenciju impulsa i provjerite mehaničke komponente.
• Električne smetnje: Koristite oklopljene kablove, pravilno uzemljenje i tehnike izolacije kako biste smanjili električne smetnje.

Razmatranja za uspješnu vezu

• Mehanička kompatibilnost: Uvjerite se da su koračni motor i njegov pokretač mehanički kompatibilni s opterećenjem i pogonskim mehanizmom. Motor treba da ima dovoljan obrtni moment da pokrene opterećenje, a vozač treba da bude u stanju da obezbedi potrebnu struju.
• Faktori životne sredine: Uzmite u obzir uslove okoline u kojima će sistem raditi, kao što su temperatura, vlažnost i prašina. Odaberite komponente koje su prikladne za okoliš kako biste osigurali dugoročnu pouzdanost.
• Sigurnost: Sprovedite sigurnosne mjere, kao što su tipke za zaustavljanje u nuždi i zaštita od prekomjerne struje, kako biste zaštitili operatere i opremu.

Zaključak

Povezivanje koračnog motora na Omron PLC je složen, ali ostvariv zadatak. Prateći korake navedene u ovom blogu, možete osigurati uspješnu vezu i postići preciznu kontrolu nad koračnim motorom. Kao Omron PLC dobavljač, posvećen sam pružanju proizvoda visokog kvaliteta i stručne podrške. Ako ste zainteresovani za kupovinu Omron PLC-a ili vam je potrebna dodatna pomoć oko vašeg projekta automatizacije, slobodno me kontaktirajte za detaljne konsultacije. Hajde da radimo zajedno kako bismo stvorili efikasniji i pouzdaniji sistem industrijske automatizacije.

Reference

• Omron Corporation. "Omron PLC korisnički priručnici."
• Razni tehnički članci o industrijskoj automatizaciji i upravljanju koračnim motorom.
