Hej tamo! Kao dobavljač Allen - Bradley Plcs, imao sam fer udio iskustava kada je u pitanju konfiguriranje I / O modula ovih strašnih strojeva. U ovom blogu prošet ću vas kroz korak korak po korak, tako da možete dobiti svoj PLC i trčati ni u jednom trenutku.
Prvo, hajde da razumijemo koji su moduli. I / O označava ulaz / izlaz. Ulazni moduli su poput ušiju vašeg PLC-a. Oni primaju signale od senzora, prekidača i drugih uređaja u vašem industrijskom podešavanju. Izlazni moduli, s druge strane, su ruke. Oni šalju signale na aktuatore, motore i drugu opremu kako bi se stvari dogodile.
1. Znajte svoj PLC model

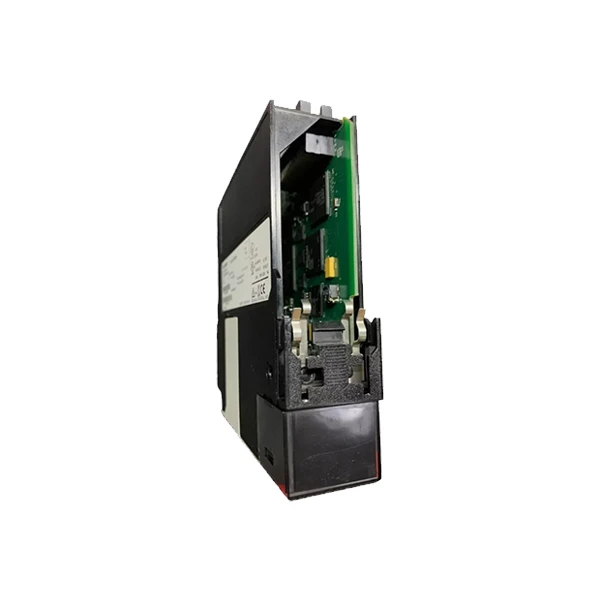

Prije nego što počnete konfiguriranje I / O modula, morate znati koji Allen - Bradley PLC model sa kojim radite. Na primjer, imamoAllen Bradley 2080 - LC50 - 24QVB, The1747 - L543 Allen Bradley plc, iAllen Bradley 1756 - L74 kontroler. Svaki model ima svoje jedinstvene karakteristike i zahtjeve kada je u pitanju konfiguracija I / O modula.
2. Prikupite potrebne alate
Trebat će vam nekoliko alata da biste obavili posao. Dobar programski softver poput Rockwell Automation Studio 5000 mora - imati. Ovaj softver vam omogućava da kreirate, uredite i pratite svoje PLC programe. Trebat će vam i komunikacijski kabel za povezivanje računara sa PLC-om. Provjerite je li kabel kompatibilan sa vašim PLC modelom.
3. Fizička instalacija I / O modula
Prvi korak u procesu konfiguracije je fizička ugradnja I / O modula. Provjerite je li vaš PLC stalak pravilno montiran i uzemljen. Zatim pažljivo umetnite I / O module u odgovarajuće utore na stalak. Svaki utor ima određenu adresu, pa obratite pažnju na mjesto gdje svakog modula stavljate.
4. Uključite PLC
Nakon što su instalirani i / O moduli, vrijeme je za uključivanje PLC-a. Ali prije nego što to učinite, dvaput provjerite sve svoje veze. Labava veza može kasnije uzrokovati sve vrste problema. Nakon uključivanja, PLC bi trebao proći kroz samostalni postupak dijagnostike. Ako je sve u redu, statusne lampice na PLC-u i I / O moduli trebaju ukazivati na normalan rad.
5. Otvorite programski softver
Sada zapalite softver Studio 5000 na računaru. Povežite se na PLC pomoću komunikacijskog kabla. Morat ćete unijeti IP adresu ili serijski broj PLC-a da biste uspostavili vezu. Jednom kada budete povezani, možete početi istraživati sučelje softvera.
6. Kreirajte novi projekat
U softveru Studio 5000 stvorite novi projekt za svoj PLC. Dajte projektu smisleno ime koje se odnosi na vašu aplikaciju. Ovo će olakšati upravljanje projektom kasnije.
7. Definirajte PLC hardver
U okviru projekta morate definirati hardver vašeg PLC-a. Ovo uključuje specificiranje modela vašeg PLC-a i I / O modula koje ste instalirali. Softver ima biblioteku Allen - Bradley PLC modeli i I / O modula. Jednostavno odaberite odgovarajuće iz biblioteke i dodijelite ih ispravnim utorima na stalak.
8. Konfigurišite I / O module
Sada dolazi zabavni dio - Konfiguriranje I / O modula. Svaki I / O modul ima svoj skup parametara koje možete prilagoditi. Za ulazne module možda ćete trebati podesiti vrstu unosa (npr. Digital ili Analog), raspon unosa i opcije filtriranja. Za izlazne module trebat ćete postaviti vrstu izlaza, izlaznu struju ili ocjenu napona i vrijeme odziva.
Recimo da radite sa digitalnim ulaznim modulom. Trebat ćete definirati je li ulaz potonuo ili unos izvora. Upunjavajući ulazi su uobičajeni u mnogim industrijskim primjenama, gdje se ulazni uređaj povezuje na niski - napon izvor. Sourcing Inputs, s druge strane, povežite se s visokim izvorom napona.
Za analogne ulazne module trebat ćete postaviti ulaznu rasponu. Na primjer, ako mjerite temperaturni senzor koji izlazi signal od 4 - 20 mA, morat ćete konfigurirati ulazni modul da biste prihvatili ovaj raspon.
9. Dodijelite memorijske adrese
Svaka I / O tačka na modulima treba dodijeliti memorijsku adresu u PLC memoriji. Ove adrese koristi PLC program za čitanje i pisanje podataka na I / O bodove. Možete ručno dodijeliti adrese ili pustiti softver da to učini za vas. Samo provjerite jesu li adrese jedinstvene i ne sukobljavaju se s drugim dijelovima vašeg programa.
10. Testirajte I / O module
Nakon što konfigurirate sve I / O module i dodijeljene memorijske adrese, vrijeme je da ih testirate. Možete koristiti softver Studio 5000 za nadgledanje vrijednosti ulaznih i izlaza. Za ulazne module možete simulirati različite ulazne signale pomoću testnih uređaja. Za izlazne module možete poslati testne signale iz softvera za aktiviranje izlaznih uređaja.
Ako primijetite bilo koja pitanja tokom faze ispitivanja, vratite se i provjerite svoju konfiguraciju. To bi moglo biti jednostavno postavljanje koje treba prilagoditi ili može biti problema s fizičkom instalacijom.
11. Napišite PLC program
Nakon što se I / O moduli testiraju i rade pravilno, možete početi pisati PLC program. Program će koristiti ulazne vrijednosti iz I / O modula za donošenje odluka i kontrolirati izlazne vrijednosti. Možete koristiti logiku ljestvice, funkcionalne blok dijagrame ili strukturirani tekst za pisanje vašeg programa, ovisno o vašoj želji i složenosti vaše aplikacije.
12. Preuzmite program na PLC
Nakon što vaš program napisan i testira u softveru, vrijeme je da ga preuzmete na PLC. Provjerite je li PLC u odgovarajućem režimu (obično program programiranja) prije preuzimanja. Nakon završetka preuzimanja prebacite PLC u režim rada.
13. Monitor i rešavanje problema
Čak i nakon što je sve gore i radi, važno je redovno nadzirati PLC i I / O module. Softver Studio 5000 omogućava vam gledanje stvarnog statusa ulaznih i izlaznih vrijednosti. Ako primijetite bilo kakve nenormalne vrijednosti ili ako sistem ne izvede kao što se očekivalo, koristite dijagnostičke alate softvera za rješavanje problema.
Zaključak
Konfiguriranje I / O modula Allena - Bradley PLC mogu se u početku izgledati kao zastrašujući zadatak, ali s pravim koracima i malo prakse, bit ćete profesionalci u kojem trenutku. Zapamtite, ako naiđete na bilo kakva pitanja ili imate bilo kakvih pitanja, ne ustručavajte se doći do rublja. Kao dobavljač Allen - Bradley Plcs, tu smo da vam pomognemo u svim vašim PLC potrebama. Bilo da želite kupiti nove I / O module, nadogradite svoj postojeći PLC ili trebate tehničku podršku, shvatili smo vas. Dakle, ako ste zainteresovani da razgovarate o vašim potrebama za nabavkom ili imate bilo kakva pitanja o našim proizvodima, slobodno nas kontaktirajte. Radimo zajedno da bi vaš industrijski automatizacija projektirao uspjeh!
